Liste des pièces de rechange XP Pompe, 14x12, 12x10, 8x6
| Article # | Description | Qté. | Partie de base Nombre | Traitement Nombre | Article # | Description | Qté. | Partie de base Nombre | Traitement Nombre |
| 1 | Boîtier, 14x12x22 | 1 | 24022-01-30A | 651120206 | 25 | Roueur, hors-bord (14x 12) | 1 | 20616-2 | 658413307 |
| Boîtier, 12x10x23 | 25008-01-30A | 662001001 | Roulement, hors-bord (12x10 et 8x6) | 2 | 20616-2 | 661009001 | |||
| Boîtier, 8x6x18 | 25289-02-30A | 662002089 | 26 | Sceau, couverture de roulement | 1 | 7496-267 | 658408802 | ||
| 2 | Noix, boîtier | 32 | 3932-61 | 648402014 | 27 | Laveuse de verrouillage | 1 | 6124-6 | 658407002 |
| 3 | Étalon, boîtier (14x12 et 12x10) | 32 | 3862-86 | 658403308 | 28 | Écrou de verrouillage, roulement | 1 | 6123-6 | 658406509 |
| Étalon, boîtier (8x6) | 16 | 3862-90 | 601208285 | 29 | Joint d'huile, couvercle de roulement | 2 | 20619-04 | 658413638 | |
| Étalon, boîtier (8x6) | 16 | 3862-92 | 648401118 | 30 | Vis de conduite | 6 | 12530 | 601482417 | |
| 4 | Joint, boîtier (14x12x22) | 2 | 10399-55-01 | 658410501 | 31 | Plaque | 1 | 23017 | 601501505 |
| Joint, boîtier (12x10x23) | 25012-01-01 | 661010001 | 32 | Arbre | 1 | 24028-33 | 656420007 | ||
| Joint, boîtier (8x6x18) | 25012-02-05 | 662010032 | 33 | Clé, couplage | 1 | 4372-30-21 | 658405055 | ||
| 5 | Couvercle, avant (14x12x22) | 1 | 24021-01-30 | 654310309 | 34 | Couverture, portant | 1 | 24033-01-01 | 654314004 |
| Couvercle, avant (12x10x23) | 25009-01-30 | 662014003 | 35 | Boulons, couverture de roulement | 2 | 3861-139 | 648401081 | ||
| Couvercle, avant (8x6x18) | 25291-02-30 | 662014129 | 36 | Laveuse, couverture de roulement | 2 | 3936-19-L8 | 648402030 | ||
| 6 | Renvoi, 14x12 dans le sens horaire Rot.22 " | 1 | 24024-X0-HS | 662005003 | 37 | Noix, logements portant | 2 | 3932-62 | 626402702 |
| Renvoi, 12x10 dans le sens horaire Rot.23 " | 25010-y0-30 | 662005002 | 38 | Boulon, boîtier de roulement | 4 | 3861-138 | 648401057 | ||
| lmpeller, 8x6 dans le sens horaire Rot.18 " | 25292-T0-30 | 662005018 | 39 | Laveuse, plate | 2 | 3936-19-L8 | 648402030 | ||
| 7 | Sceller, nez de roue | 1 | 7496-158 | 658408109 | 40 | Boulon, glande d'emballage | 2 | 3861-165 | 601408289 |
| 8 | Clé, roue | 1 | 4372-29-21 | 658405006 | 41 | Glande, emballage à moitié | 2 | 24034-01-13 | 654315100 |
| 9 | Nez, roue (conception hexadécimal) | 1 | 24025-04-25L | 652309601 | 42 | Ensemble d'emballage | 1 | 8264-344-K | 658409503 |
| Nez, roue (deux design plat) | 24025-01-25L | 652309600 | 43 | Vis, bouchon | 2 | 3909-04-87 | 658404207 | ||
| Nez, roue (2 nitrure de lon plat) | 24025-03-25L | 662014054 | 44 | Boucher, graisser | 1 | 8505-1 | 601474695 | ||
| 10 | Vis, régler | 1 | 14430-19 | 658411400 | 45 | Reniflement | 1 | 8267-1 | 601473689 |
| 11 | Noix de confiture | 1 | 24026-25L | 658414255 | 46 | Bouche, ajusté | 1 | 19368 | 661010020 |
| 12 | Sceau, roue | 1 | 7496-153 | 658408059 | 58 | Boucher, tuyau | 2 | 8505-2-01 | 658409859 |
| 13 | Joint mécanique (type de grue) | 1 | 24036 | 658416102 | 59 | Boucher, tuyau | 1 | 8505-6-01 | 658410006 |
| 14 | Boîte de farce, Mech.Seal (14x12) | 1 | 24027-01-30 | 653322305 | 60 | Tag, joint mécanique | 1 | 22566 | 603445727 |
| Boîte de farce, Mech.Seal (12x10) | 24027-02-30 | 662014002 | Box divisée et plaque d'usure emballée | ||||||
| Boîte de farce, Mech.Seal (8x6) | 25290-02-30 | 662014128 | 47 | Plaque d'usure, boîte divisée | 1 | 24023-01-xx | 654310507 | ||
| 15 | Boulon, boîte de farce | 2 | 3861-117 | 648401016 | 48 | Ensemble d'emballage | 1 | 8264-345-K | 658409552 |
| 16 | Manche, arbre | 1 | 24029-21bz | 656422201 | 49 | Assemblage de noix et de laveuse | 2 | 22216-02 | 658413935 |
| 17 | Sceau, manche | 1 | 7496-234 | 658408505 | 50 | Boulon, boîte divisée | 2 | 3861-168 | 1 / 2-13X4 LG GR 5 |

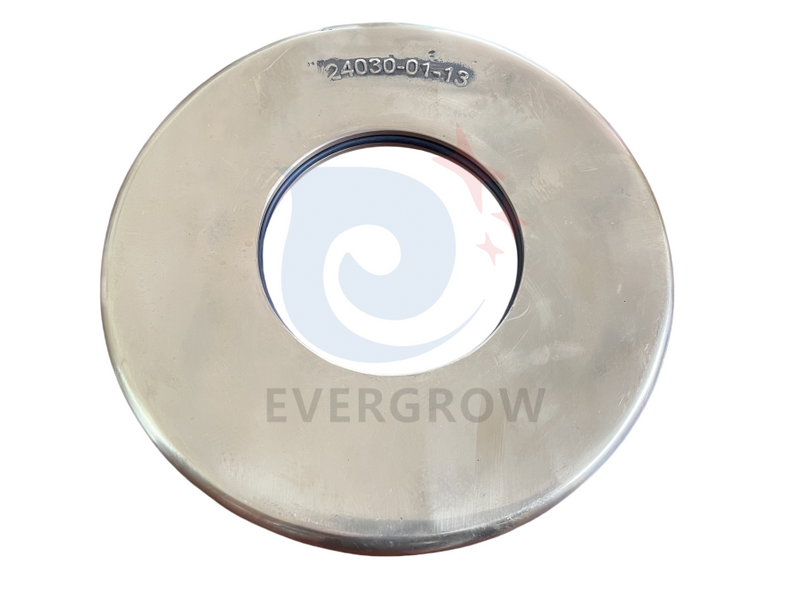

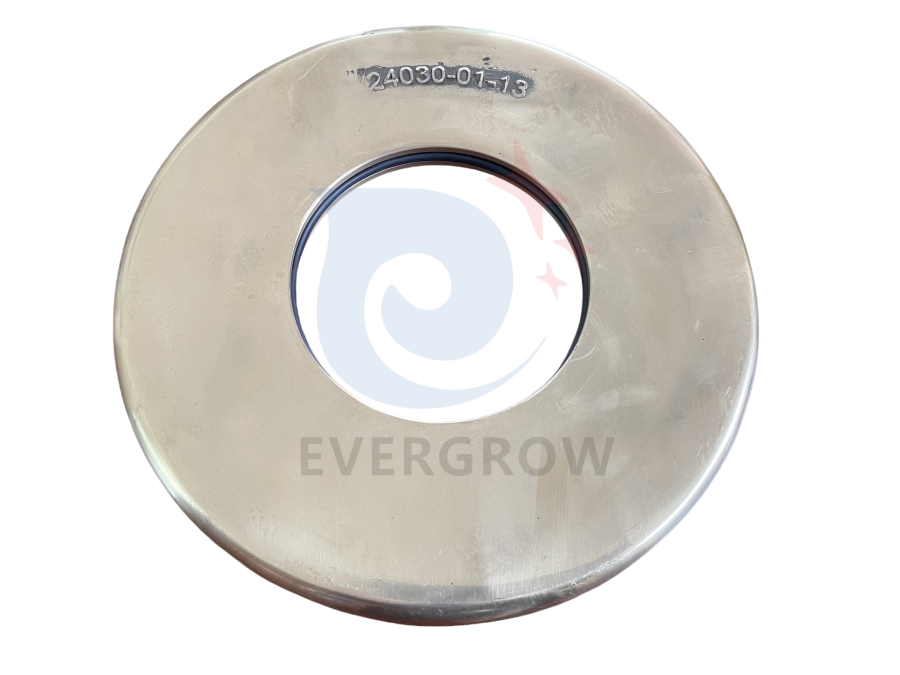

| 18 | Slinger | 1 | 24030-01-13 | 654311604 | 51 | Boîte de farce, divisé | 2 | 24037-01-87 | 654317007 |
| 19 | Sceller, slinger | 1 | 7496-238p | 658408554 | 52 | Anneau de lanterne moitié | 2 | 24039-13 | 658418207 |
| 20 | Joint d'huile, roulement à l'intérieur | 2 | 20619-03 | 658413604 | 53 | Ajustement, graisse | 1 | 19368-01 | 601499403 |
| 21 | Roueur, à l'intérieur | 1 | 20615-2 | 658413000 | 54 | Vis, bouchon | 2 | 3909-13-87 | 658404405 |
| 22 | Cadre 14x 12 | 1 | 24031-01-01 | 654312008 | Outils auxiliaires | ||||
| Cadre 12x10 | 24031-02-01 | 662014001 | 55 | Outil, nez du nez et de l'écrou | 1 | 24040 | 658420203 | ||
| Cadre 8x6 | 25293-02-01 | 662014130 | Outil, nez de roue (hex) | Borchettes hexagonales standard | |||||
| 23 | Logement, roulement | 1 | 24032-01-01 | 654313006 | 56 | Outil, suppression de la roue | 1 | 24041 | 658420252 |
| 24 | Sceau, boîtier portant | 1 | 7496-272 | 658408901 | 57 | Outil, support d'arbre | 1 | 24042 | 658420302 |
