Quelles sont les étapes pour assembler l'ibop supérieur?

1. Placez la soupape IBOP supérieure sur le sol sous la pince

cylindre de sorte que le cylindre de serrage puisse être poignardé dessus (un

L'articulation du chiot peut être utilisée pour le supporter). Abaisser le cylindre de serrage

de sorte que l'ibop supérieur monte à travers le cylindre de pince.

Placer la coque de l'actionneur et le verrouillage de joint d'outil sur la tige

Ibop et serrer quatre vis de verrouillage alternatifs pour le fixer

L'IBOP supérieur, fournissant une épaule temporaire pour soutenir son

poids.

2. Installez la coque de l'actionneur et les manivelles.

3. Soulevez le cylindre de pince avec la soupape IBOP supérieure pendant que

faire tourner la tige d'entraînement dans le sens des aiguilles d'une montre pour engager les fils. Une fois

La tige d'entraînement et la soupape IBOP supérieure commencent à tourner ensemble,

Arrêtez le moteur, basculez vers l'avant et tournez et appuyez et

Maintenez le bouton de serre de couple et de maintien pour

tourner en.

4. Faites tourner la sous-sous-sous en position IBOP et Savert inférieur (reportez-vous à la

Procédures appropriées dans les sections précédentes). S'assurer

que les deux verrous de joint d'outil sont correctement installés sur la pince

cylindre et dans la séquence correcte.

5. Libérez le bouton de serre de couple et de maintien

se débrouiller. Abaisser le cylindre de serrage jusqu'à ce qu'il s'aligne avec le

premier trou. Maintenant, le cylindre de serrage est aligné avec l'épargnant

sous.

6. Sélectionnez le mode de couple. Pressuriser le cylindre de serrage pour serrer

sur le sous-marin en appuyant et en tenant le couple

Claiture de la clé et du bouton de maintien et appliquez souhaité

Couple pour maquiller les trois connexions.

7. Placez les trois verrous des articulations de l'outil à leurs articulations respectives. Installer

les trois verrouillements de joint d'outil en utilisant l'assemblage approprié

Procédure décrite dans la section des verrous conjoints de l'outil.

8. Installez le joug de l'actionneur IBOP et sécurisez-le.

9. Retirez le treuil et stockez-le dans sa boîte.

Nous fournissons des pièces de rechange en dessous:

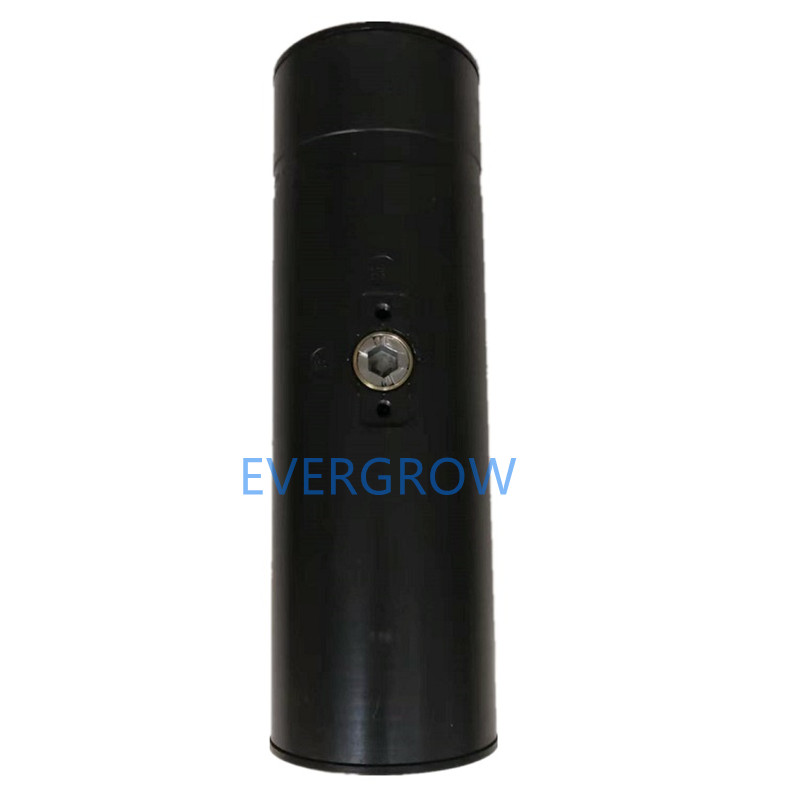

TDS-11SA IBOP Upper OEM # 110103-500

NOV VARCO TDS-11SA Top Drive IBOP Assembly

Nov TDS-11SA Top Drive Ibop Assy

Ibop Upper, OEM # 110103-500

Ibop, Upper, H2S Trim OEM # 110103-502

Ibop, inférieur, OEM # 114706-500

IBOP, inférieur, H2S Trim OEM # 114706-502

Qualité garantie, bienvenue sur commande!
