Procédure d'installation du contrepoids

Configuration des circuits dans la section hydraulique pour la configuration initiale du système

1 Installez les liens de poire vers les oreilles sur le crochet

2 Allumez la puissance du lecteur supérieur

3 Tournez la vanne en mode contrepoids de la position d'exécution à la position de gréement

4 Lorsque les cylindres atteignent l'extrémité de la course, faites glisser la chape du cylindre sur la liaison de la poire et installez la goupille de chagrin du cylindre

5 Après avoir fixé le cylindre de contrepoids vers la liaison de la poire, faites pivoter la soupape du mode contrepoids à la position d'exécution

6 Ajustez PCC dans le sens des aiguilles d'une montre pour soulever la pression à Test Port CB jusqu'à ce que la caution commence à retirer le bloc

7 Réduisez lentement la pression (25 psi) pour permettre à la pression de se stabiliser

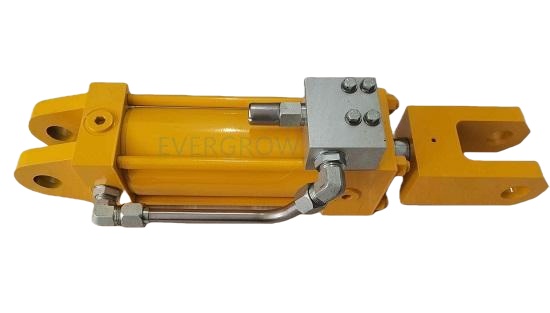

Ensemble de cylindre, comptoir Balance OEM # 110703 Evergrow # 166055
