Pour installer correctement le verrouillage du joint d'outil pour assurer la sécurité

1. Lubrifiez les filetages à vis de verrouillage, la zone de roulement de la tête à vis et les rétrécissements des anneaux intérieurs avec de la graisse de disulfure de molybdène, comme la pâte molykote gn.

2. Assurez-vous que le sous-sous, les IBOPS et l'arbre principal sont exempts de "hauts spots ", tels que des marques de tong. S'il existe des points élevés, supprimez avec un fichier ou un broyage léger.

3. Faites glisser le verrouillage du joint de l'outil sur l'arbre principal, les vannes Ibop et

Saver Sub.

4. Nettoyez soigneusement les soupapes IBOP, l'arbre principal et les sous-espèces d'économies. Assurez-vous que ces surfaces sont lisses et exemptes de graisse, d'huile et de dope de tuyau.

5. Localisez le verrouillage du joint de l'outil symétriquement à chaque joint.

Ne serrez jamais les vis de verrouillage avant que le verrouillage du joint d'outil ne soit à l'emplacement correct, sinon il ne glissera pas librement.

6. Prenez trois ou quatre vis de verrouillage également espacés et serrez-les pour établir une position parallèle ou perpendiculaire des colliers de verrouillage de joint de l'outil par rapport à l'arbre principal, aux vannes IBOP et à l'économiseur de sous-sous-marin respectivement. Cela accueille correctement les colliers sur le cône de l'anneau intérieur et aligne les colliers.

7. À l'aide d'une clé à couple, serrez toutes les vis de verrouillage progressivement

soit une séquence dans le sens horaire ou dans le sens antihoraire (pas dans un

Séquence diamétralement opposée). Continuez à serrer toutes les vis jusqu'à ce qu'ils atteignent 185 ± 5 pi-lb.

8. Assurez-vous plus qu'aucune vis ne tourne. L'écart entre les colliers articulaires de l'outil doit être aussi égal que possible tout autour.

9. Fil de sécurité toutes les vis.

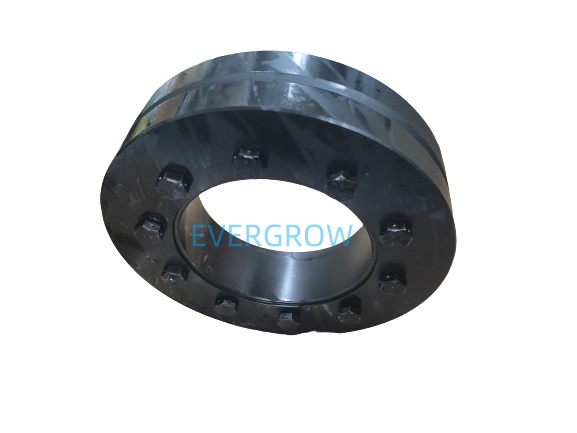

Verrouillage conjoint de l'outil OEM # 112848 Evergrow # 169272
